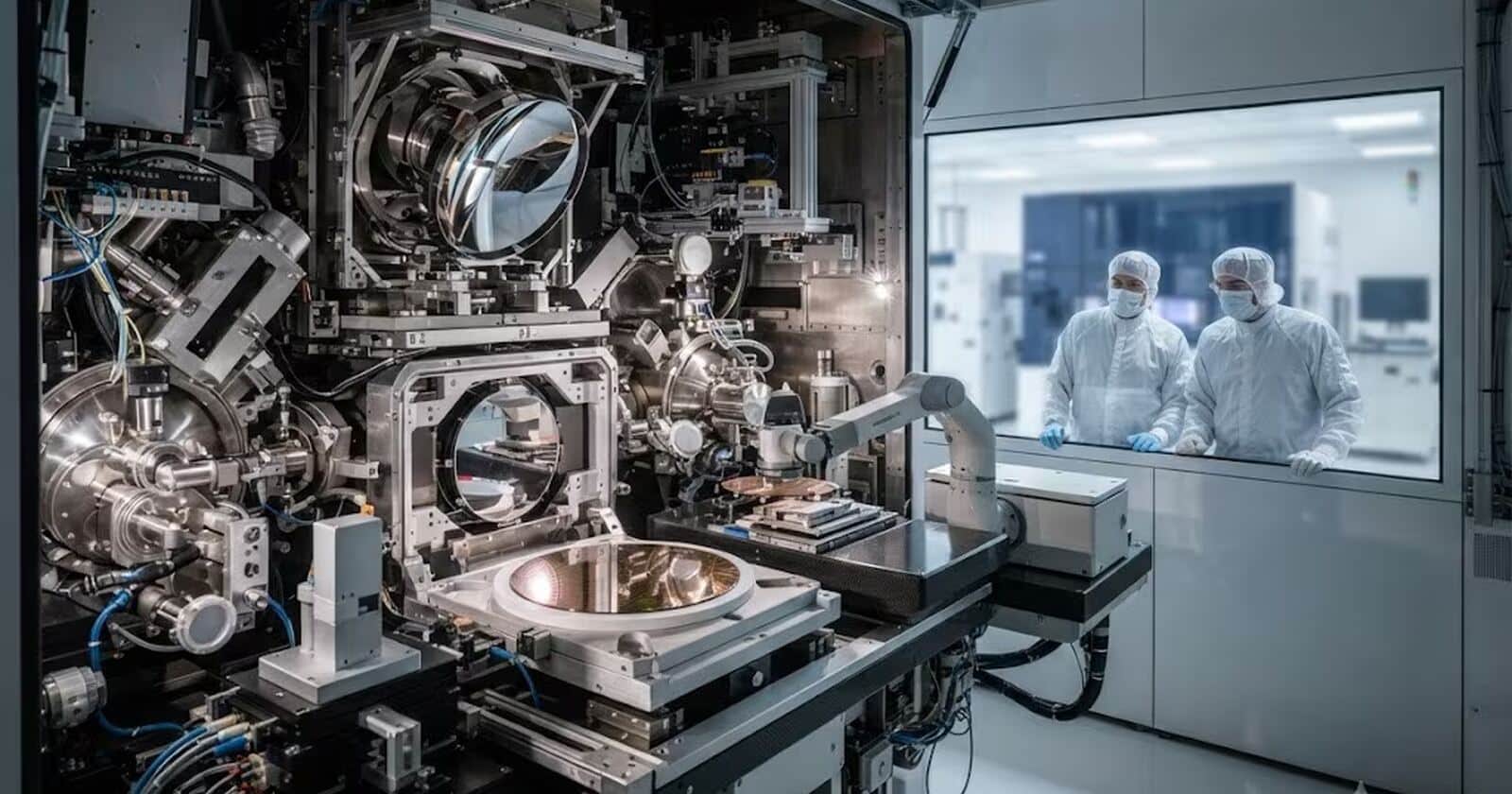

Intel introduce High-NA EUV en producción en masa de chips

Intel ha comenzado la producción en serie usando litografía High-NA EUV para capas seleccionadas de sus procesadores Panther Lake, que se venderán bajo la marca Intel Core Ultra Series 3. Es el primer caso informado en el que la EUV de alta apertura numérica ha pasado más allá de obleas de prueba y ha entrado en la producción en masa de chips comerciales.

La tecnología aún no se está utilizando en todo el chip. Intel ha cualificado dos vías de fabricación para las capas relevantes: los sistemas NXE ya establecidos y las máquinas EXE más recientes de ASML. Mantener ambas opciones le proporciona a Intel una alternativa si los volúmenes de producción o los rendimientos en el nuevo equipo se desarrollan más lentamente de lo esperado.

Resolución y coste de la EUV High-NA

El cambio clave es óptico. Los sistemas High-NA EUV tienen una apertura numérica de 0,55, frente a 0,33 de los equipos EUV actuales. ASML afirma que el diseño óptico puede mejorar la resolución de 13 nm a 8 nm. Esas cifras describen la capacidad de las ópticas, no una nueva etiqueta de nodo de proceso para tablas de marketing.

Según Reuters, una sola máquina High-NA EUV cuesta aproximadamente 400 millones de dólares, casi el doble del precio de un sistema EUV convencional. La compra del equipo es solo parte de la inversión. Los fabricantes también necesitan adaptar los fotorresistes, las fotomáscaras, las herramientas de metrología y la cadena más amplia de control de procesos. En la práctica, High-NA requiere una reestructuración parcial de la fábrica en lugar de una única actualización de equipo.

Recomendado

Silicon Motion apuesta por SSDs PCIe 7.0 para 2027

El beneficio manufacturero inmediato es práctico: algunas estructuras complejas pueden imprimirse con menos exposiciones. Eso puede reducir el tiempo de procesamiento de las obleas, el consumo de materiales y el riesgo de errores de alineación entre capas. A altos volúmenes, esos ahorros afectan tanto los costes de producción como, potencialmente, la tasa de defectos.

Por tanto, High-NA se considera no solo como una forma de reducir las dimensiones, sino también como un método para simplificar flujos de proceso largos y costosos. Las ganancias reales dependerán de la arquitectura del chip y de cuán consistentemente el equipo mantenga el rendimiento en la producción comercial.

Caso de prueba de High-NA de Intel Foundry

Para Intel, Panther Lake es más que un lanzamiento de producto único. Le proporciona a la compañía un entorno de producción en el que medir la High-NA EUV en una línea en serie en lugar de en una plataforma de demostración.

Esa experiencia también es relevante para Intel Foundry, que busca clientes externos de fabricación en competencia con TSMC y Samsung. Cuanto antes Intel pueda operar de forma fiable el nuevo equipo, más creíble podrá parecer a los clientes que no están dispuestos a pagar precios experimentales por chips de producción.

TSMC y Samsung están evaluando sus propias vías, incluyendo qué tan rápido puede amortizarse la litografía más compleja y cuán disruptivas serán las actualizaciones de fábrica de apoyo. High-NA no elimina el coste de los nodos de proceso avanzados, pero reducir el número de operaciones en las capas más difíciles podría mejorar materialmente la economía de los dados grandes.

La próxima prueba serán los datos de producción, no las diapositivas de una presentación. Si Intel mantiene los volúmenes y rendimientos de Panther Lake en el nuevo equipo, la High-NA EUV podría dejar de ser un costoso experimento inicial y convertirse en una herramienta de fabricación rutinaria. Si no puede, la tecnología podría seguir siendo demasiado cara incluso para las empresas que invirtieron primero.
