El chip acústico de HKUST soporta 12 veces más potencia

Una nueva arquitectura de chip acústico de La Universidad de Ciencia y Tecnología de Hong Kong (HKUST) ha soportado más de 12 veces la potencia de un dispositivo de control de última generación, manteniendo al mismo tiempo temperaturas de funcionamiento sustancialmente más bajas.

La plataforma, llamada Layered Acoustic Wave (LAW), se probó en transductores que vibran a más de 2.000 millones de veces por segundo. Redujo el aumento de temperatura en un 70% y alcanzó una densidad de potencia récord de 36,4 W/mm², lo que podría ampliar el uso de los chips acústicos más allá de su papel tradicional en el filtrado de señales de pequeña amplitud.

La investigación, dirigida por Yansong Yang, profesor asistente en el Departamento de Ingeniería Electrónica e Informática de HKUST, fue publicada en Nature Communications. Fangsheng Qian, estudiante de doctorado de Yang, es el primer autor del artículo.

Por qué fallan los chips acústicos a alta potencia

Los dispositivos de onda acústica convierten señales electromagnéticas en ondas sonoras a frecuencias de gigahercios. Su tamaño compacto los hace esenciales para el filtrado de radiofrecuencia en teléfonos inteligentes y estaciones base móviles, mientras que aplicaciones más recientes incluyen información cuántica, microfluidos, acusto-óptica y almacenamiento de energía no magnético.

Recomendado

Apple lanza la beta 4 de sus actualizaciones de OS 27

Sin embargo, a alta potencia, las vibraciones intensas y el calor pueden desencadenar tres mecanismos de falla relacionados:

• Átomos de metal en los electrodos migran, formando protuberancias y vacíos que pueden romper el circuito.
• El calor altera la velocidad acústica, desplazando la frecuencia de funcionamiento fuera del valor objetivo.
• El estrés mecánico puede agrietar o deslaminar la película piezoeléctrica.

Las soluciones convencionales se centran en la parte inferior del dispositivo, a menudo usando sustratos costosos y térmicamente conductores como el carburo de silicio o el diamante. Los investigadores de HKUST, en cambio, rediseñaron la frontera superior, donde se concentran el calor y el estrés.

Cómo funciona la arquitectura LAW

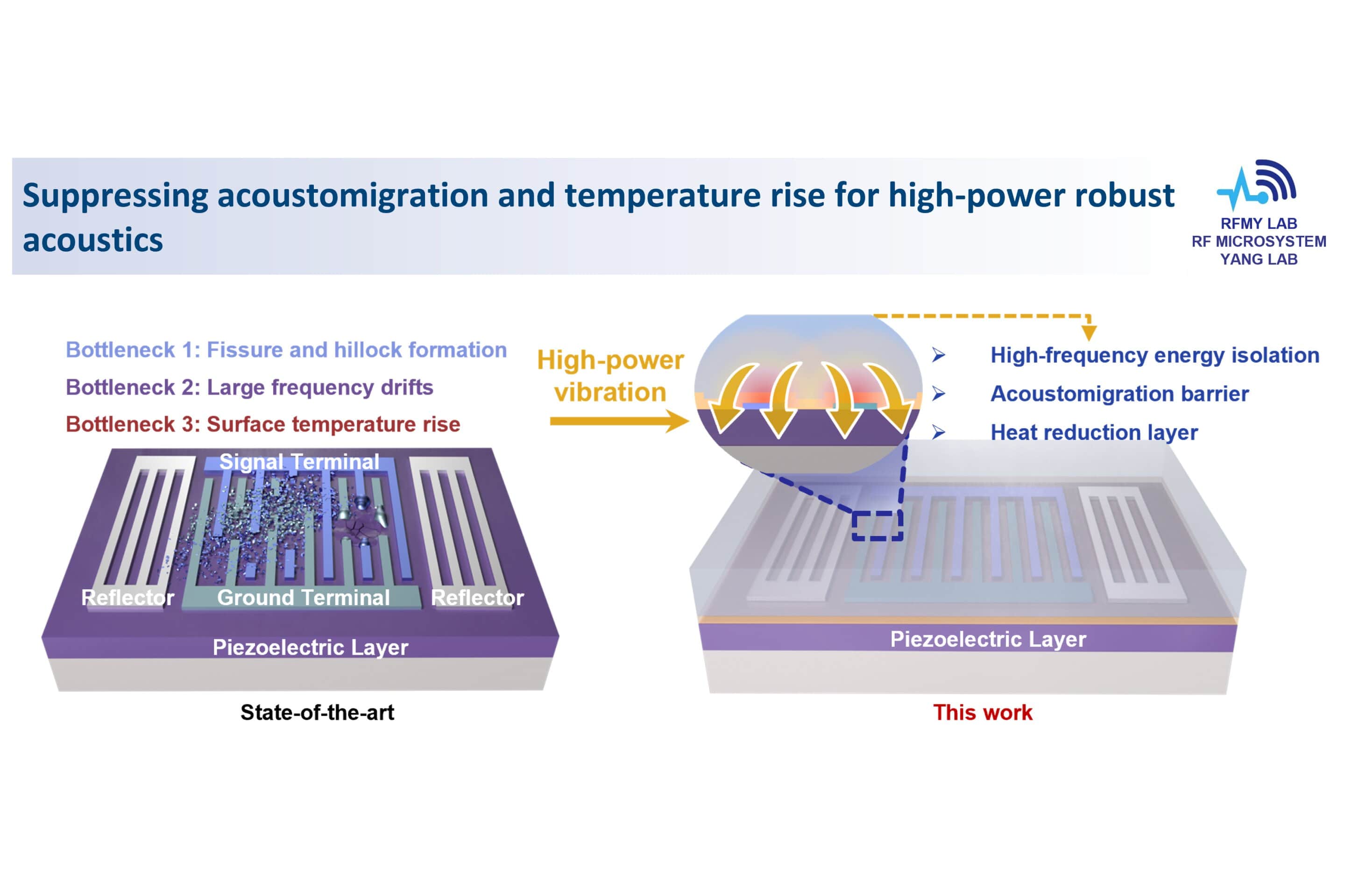

El diseño LAW sitúa la superficie vibrante de un dispositivo de película delgada de niobato de litio bajo una frontera compuesta: una capa de aislamiento de dióxido de silicio coronada por una cubierta superior gruesa de silicio amorfo. La cubierta es mucho más gruesa que la longitud de onda acústica; sin embargo, las simulaciones mostraron que la energía acústica permanece confinada cerca de la superficie.

La estructura cumple tres funciones simultáneamente. Redistribuye el estrés mecánico, reduciendo la tensión máxima en la interfaz del electrodo a aproximadamente una cuarta parte de su nivel anterior. Además, dispersa el calor a través de un material con conductividad térmica aproximadamente dos órdenes de magnitud superior a la del aire, al tiempo que compensa la expansión térmica para estabilizar la frecuencia durante los cambios de temperatura.

El rediseño aumentó la frecuencia de operación en aproximadamente un 25% para una longitud de onda dada y redujo la pérdida por amortiguamiento en alrededor de un 30%. El equipo afirma que puede escalarse a través de bandas sub-6 GHz utilizando procesos de fabricación estándar y de bajo costo.

Resultados de las pruebas de potencia y aplicaciones potenciales

En pruebas a nivel de componente, el transductor LAW alcanzó un aumento de temperatura en estado estacionario de apenas 5,2 °C, en comparación con 17,4 °C para el dispositivo de control de onda acústica superficial de película delgada (TF-SAW). Soportó una densidad de potencia inyectada de 45,61 dBm/mm², equivalente a 36,4 W/mm² — 12,73 veces el umbral del control — manteniendo un coeficiente de temperatura de primer orden de la frecuencia de −13 ppm/°C en el rango de −150 °C a 325 °C.

A −85 °C, el umbral aumentó a 49,45 dBm/mm², o 88,11 W/mm², un incremento de 13,85 veces sobre el control TF-SAW. El resultado podría ser relevante para sistemas acústicos cuánticos criogénicos. El análisis de fallas encontró una migración severa de los electrodos y grietas en la película piezoeléctrica en los dispositivos de control, mientras que los dispositivos LAW operando a potencias mucho más altas no mostraron migraciones comparables.

Durante décadas, la comunidad aceptó dos 'dadas por hechas': que la superficie de un dispositivo de onda acústica debía permanecer expuesta al aire y que la operación a alta potencia estaba fuera de alcance. Hemos demostrado que ambas suposiciones pueden romperse al mismo tiempo.

El equipo ve posibles aplicaciones en comunicaciones por satélite directas a móviles, redes 6G, filtros de radiofrecuencia, circuitos acústicos cuánticos criogénicos, sistemas acusto-ópticos y microfluídicos en chip, y módulos compactos de conversión de potencia no magnéticos. El trabajo se describe en "Suprimir la acústomigración y el aumento de temperatura para acústica robusta de alta potencia", publicado en Nature Communications en 2026. DOI: 10.1038/s41467-026-72102-7.
